Контейнеры электротехнические КЭТ предназначены для размещения электротехнического оборудования общеподстанционных пунктов управления (ЩСН ОПУ, СОПТ, шкафы РЗА, ПА, АСУЭ, АИИСКУЭ, оборудования связи, АРМ и др.) в габаритах морских контейнеров HC (High Cube) для нужд электросетевого комплекса, различных отраслей промышленности и транспортной инфраструктуры. КЭТ ОПУ обеспечивает непрерывную и безопасную работу установленного в составе подстанционного оборудования и инженерных систем.

КЭТ ОПУ изготавливаются согласно опросным листам и исходных технических требований, определяющих конструктивное исполнение, состав устанавливаемого оборудования, особенности объекта эксплуатации, требования по микроклимату. КЭТ представляет собой готовое строительное решение полной заводской готовности, оборудованное системами освещения, обогрева и вентиляции, кондиционирования, охранной и пожарной сигнализации. Состав дополнительно устанавливаемого оборудования (видеонаблюдение, СКУД, пожаротушение и т. д.) определяется Заказчиком и проектной документацией.

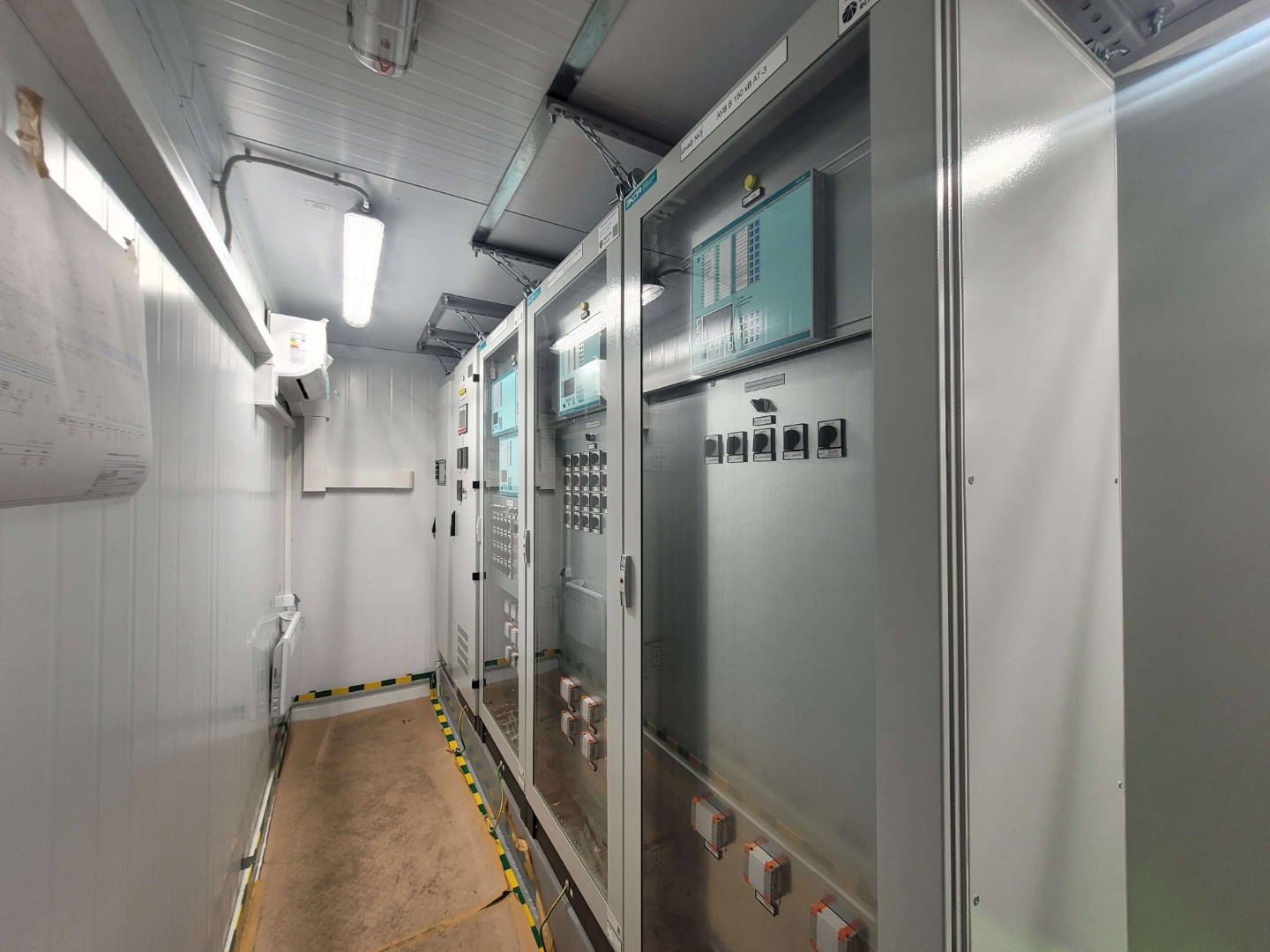

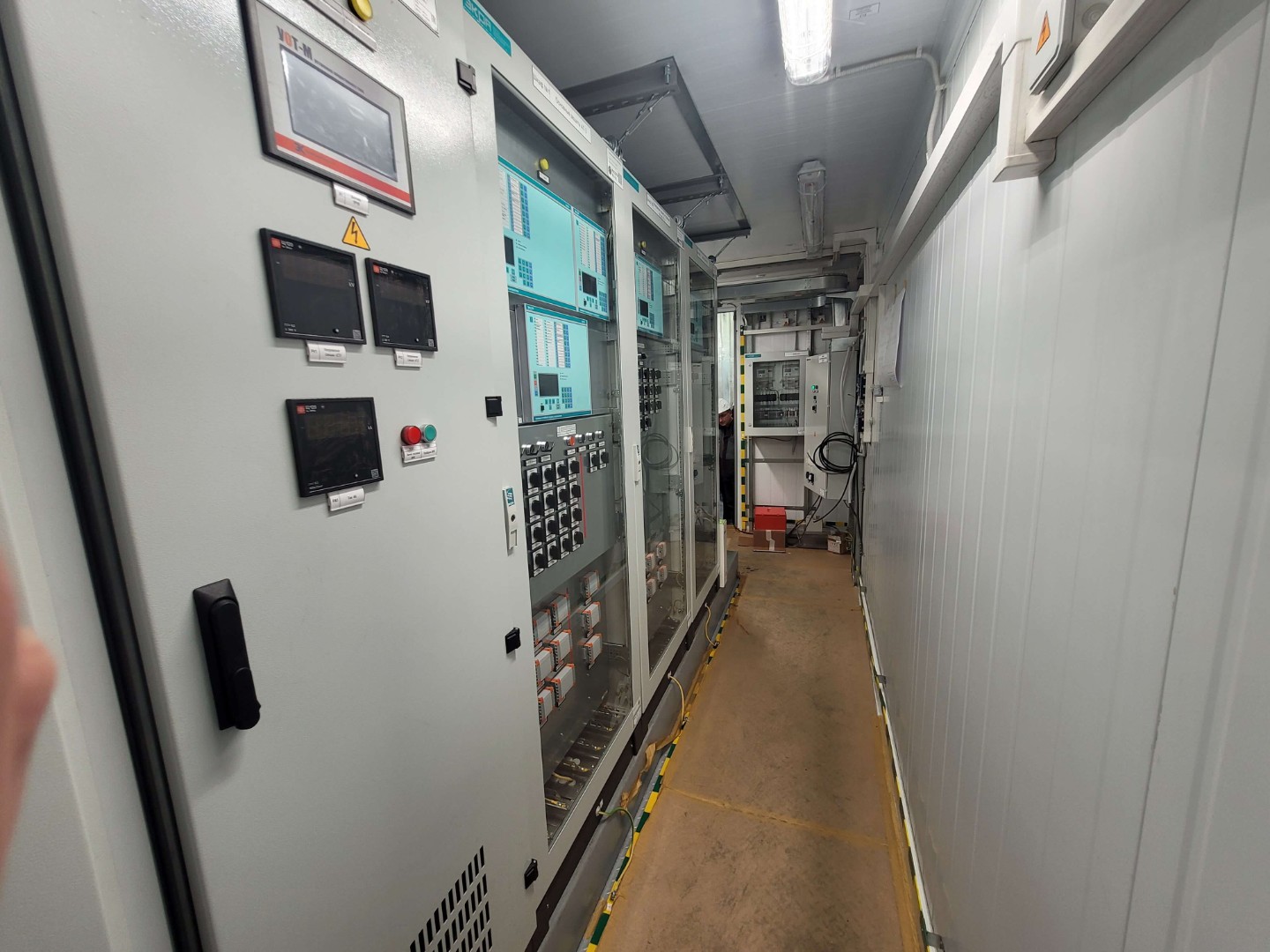

Оборудование устанавливается на заводе-изготовителе с выполнением электрических соединений главных и вспомогательных цепей коммутации в пределах модуля. Перед отгрузкой производится проверка работоспособности установленных устройств и систем жизнеобеспечения КЭТ.

Конструкция

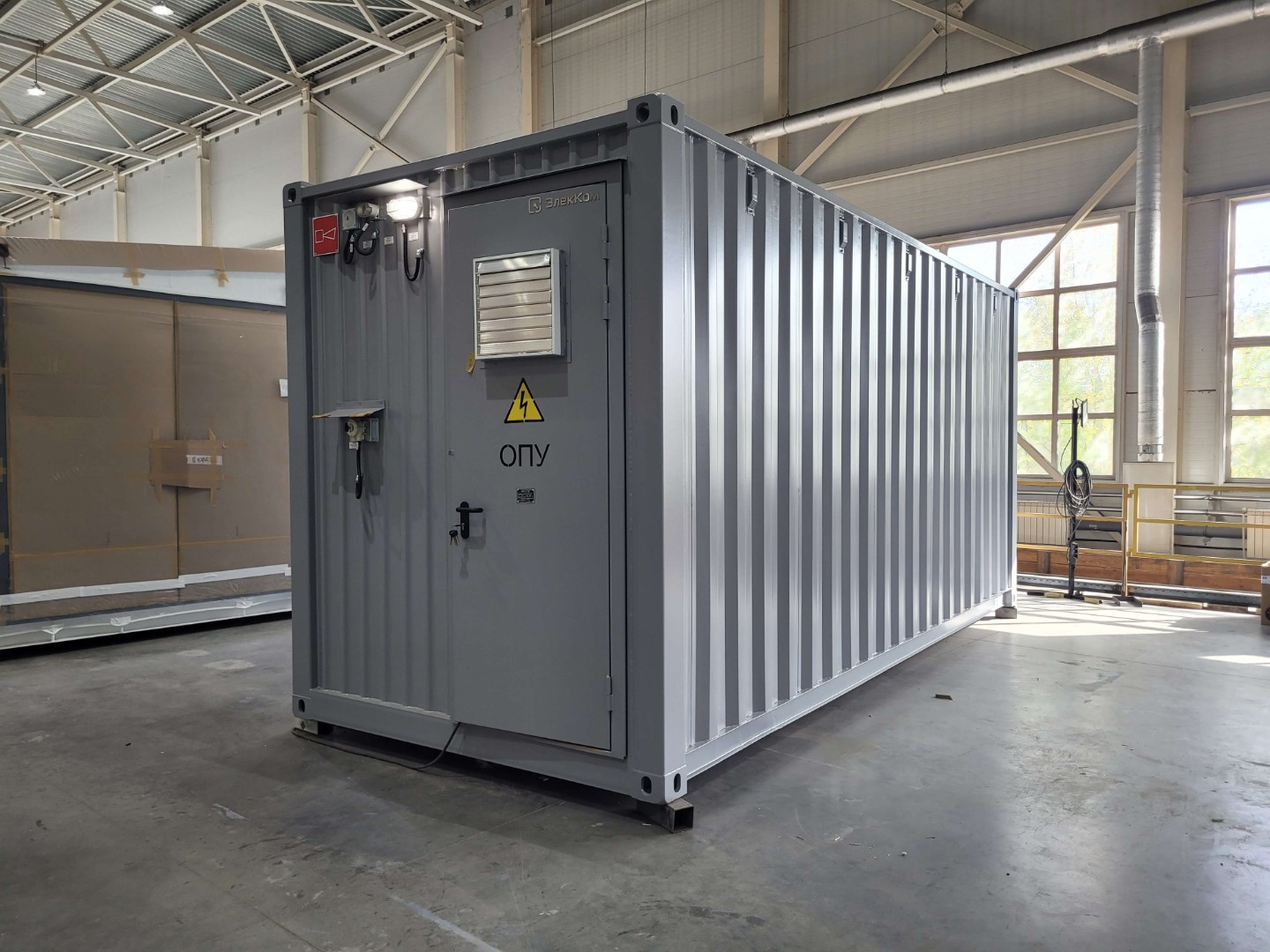

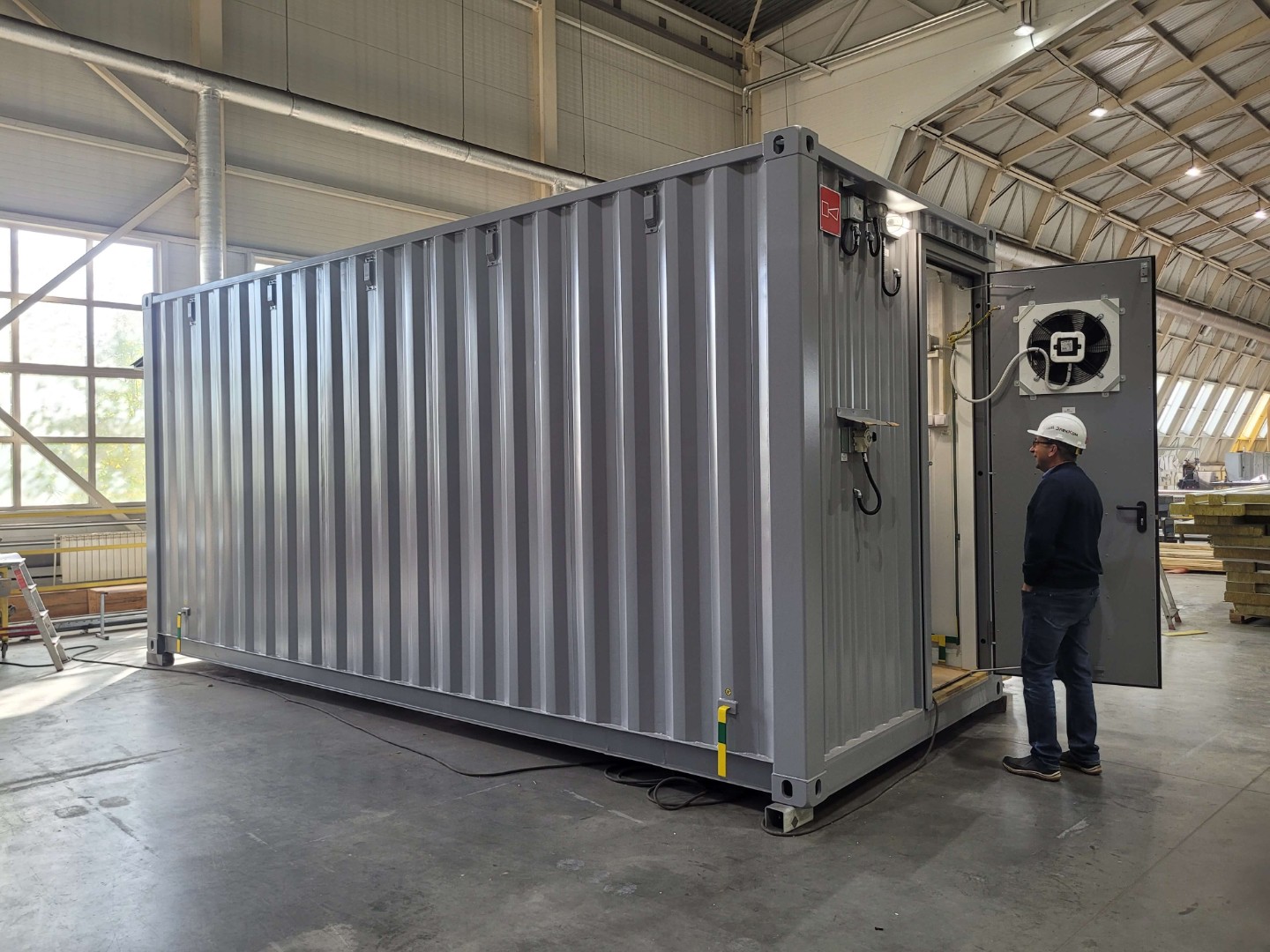

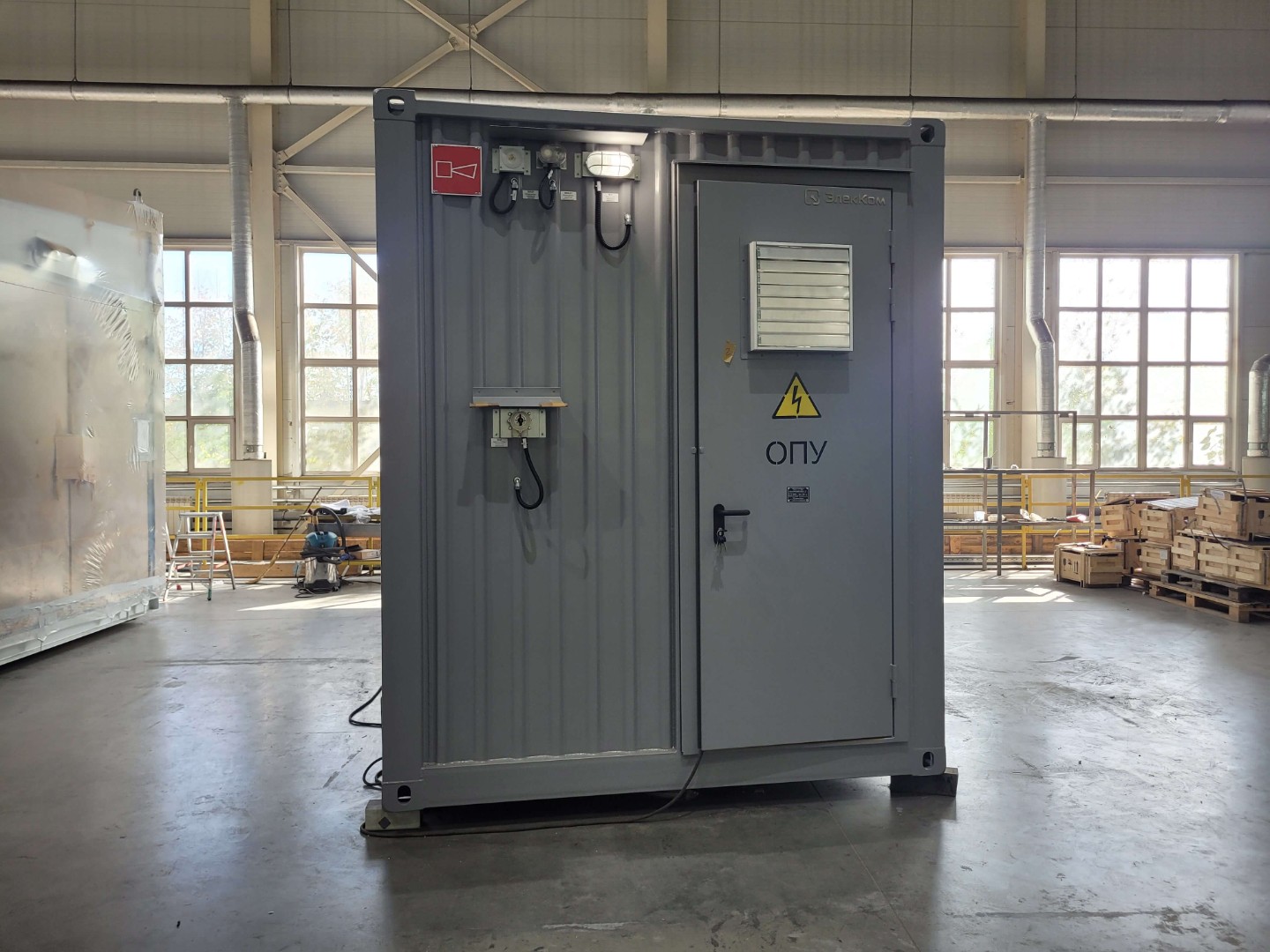

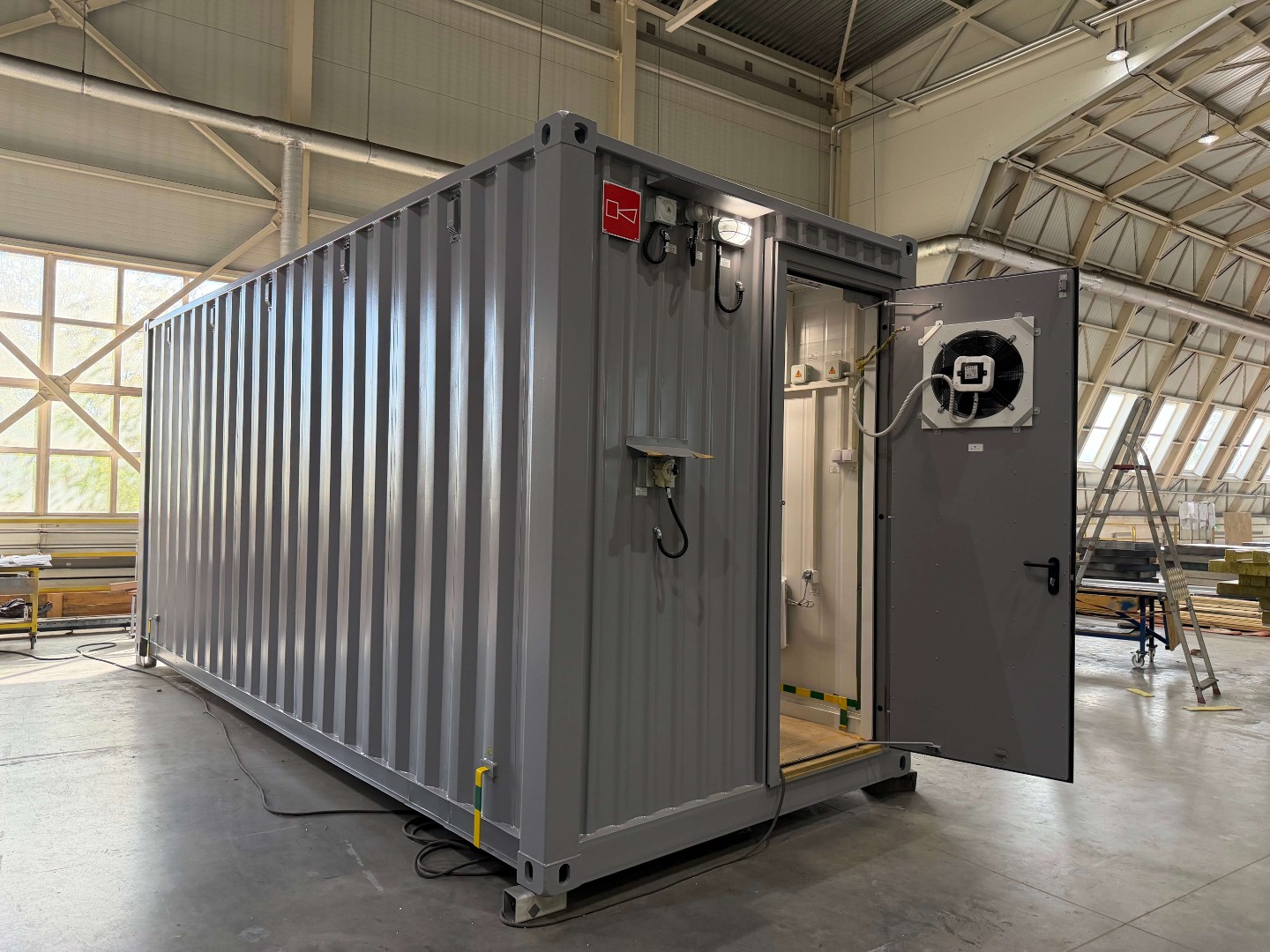

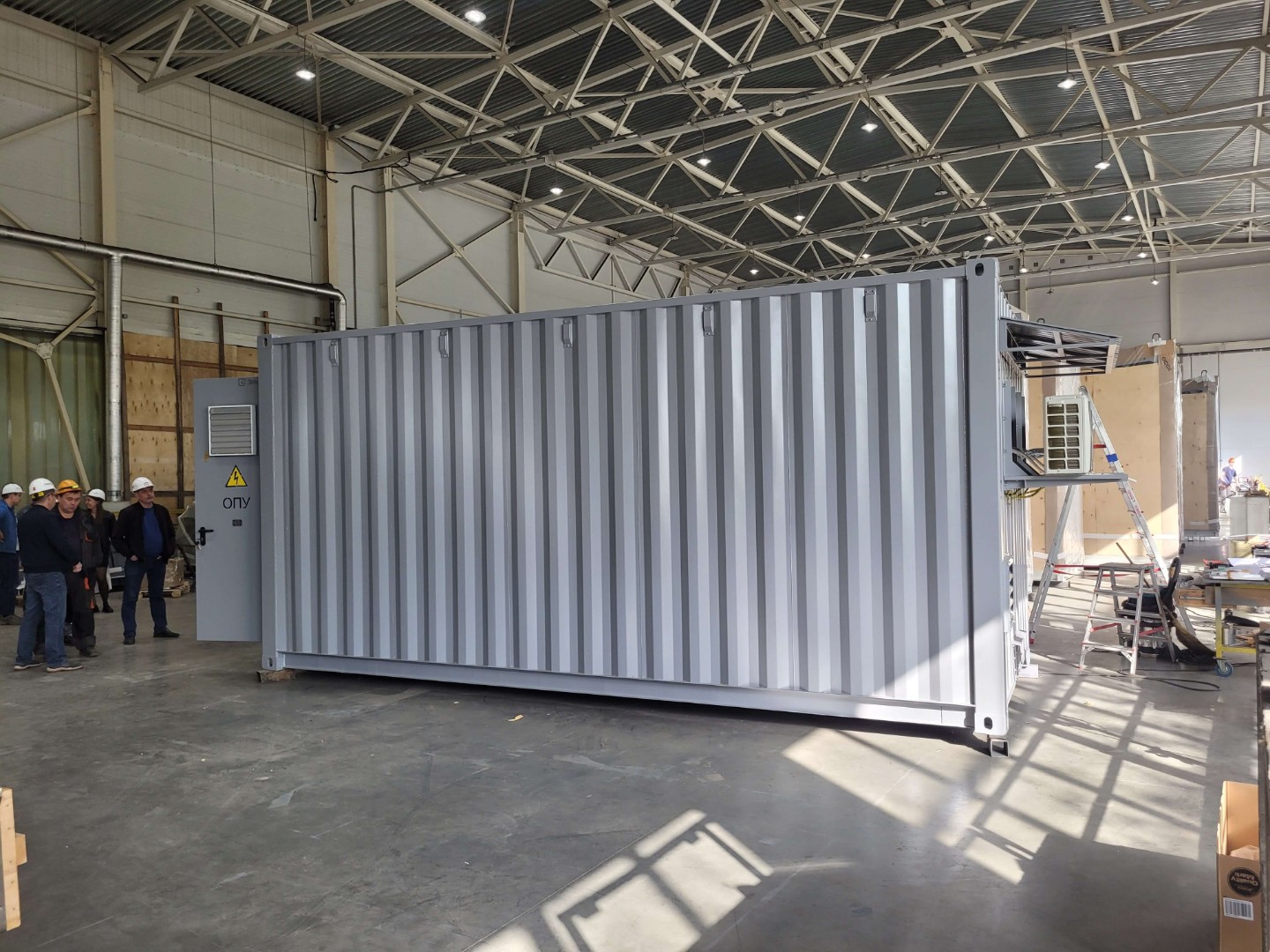

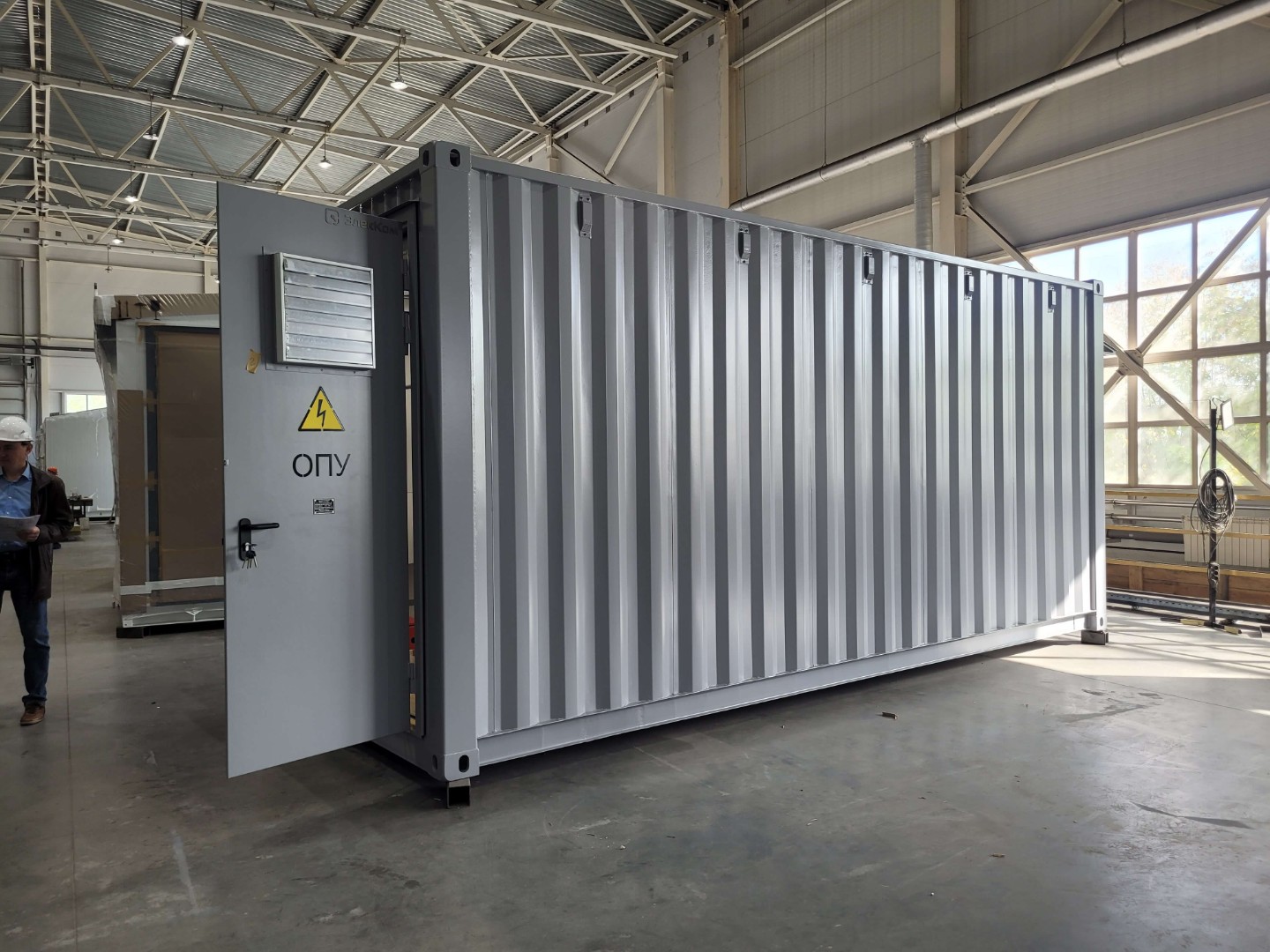

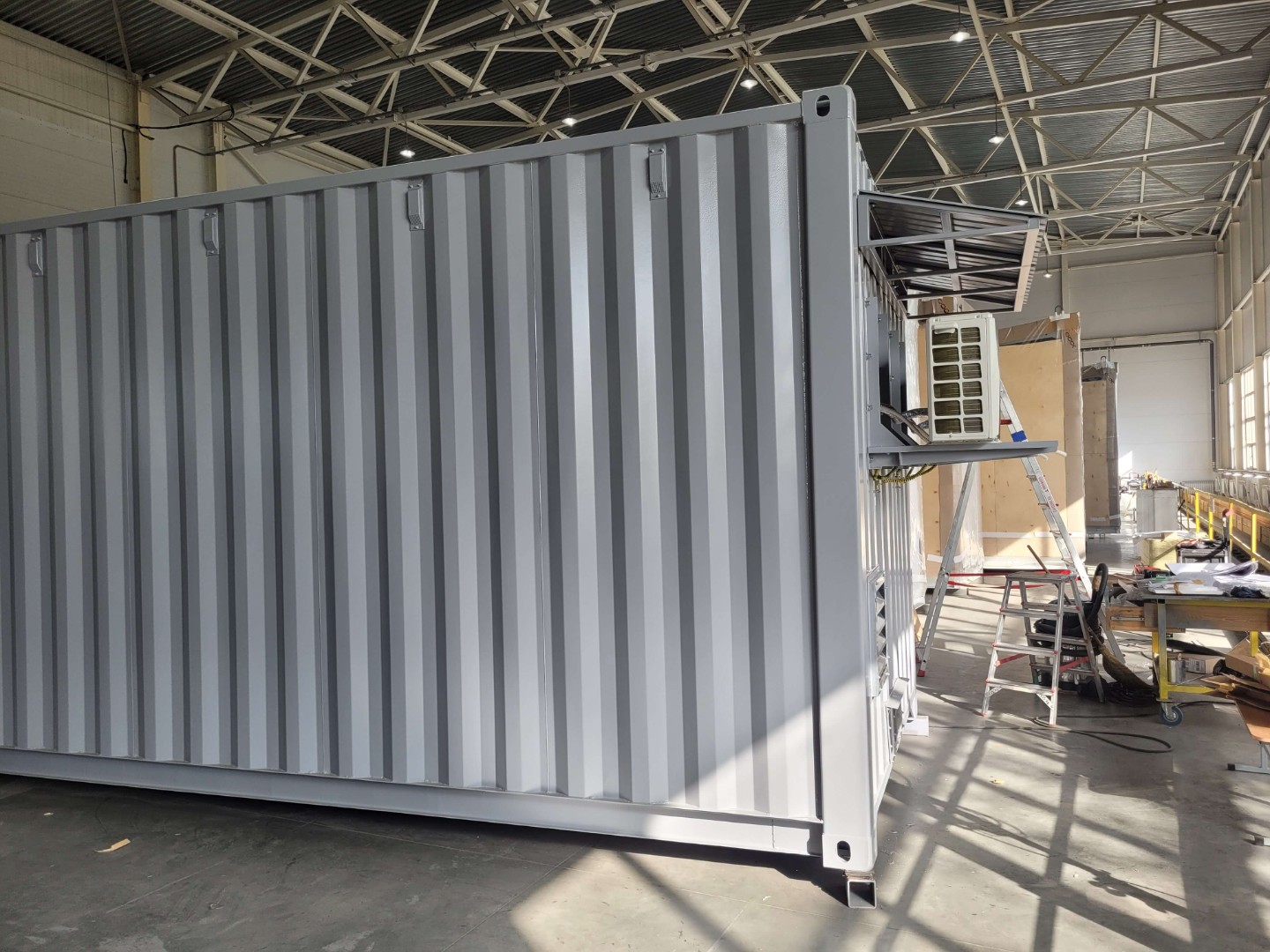

• габариты контейнеров КЭТ: HC‘20 (ДхШхВ), мм: 6060 х 2438 х 2896; HC‘40 (ДхШхВ), мм: 12192 х 2438 х 2896;
• контейнеры имеют утепление и рассчитаны на эксплуатацию в различных климатических зонах. Толщина стен - 100 мм, толщина потолка - 150 мм, толщина основания - 160 мм;
• полы выполняются из рифлёного листового металла с антистатическим покрытием;
• установленное оборудование ОПУ крепится к основанию КЭТ с помощью болтовых присоединений. Кроме того, шкафы имеют надежное крепление за рым болты к конструкции КЭТ, что обеспечивает сохранность оборудования при транспортировке;
• имеется возможность ввода кабельных присоединений сбоку через систему гермовводов в стене для размещения КЭТ ОПУ на плите;
• по требованию Заказчиков в КЭТ устанавливаются клеммные шкафы для внешних подключений. В клеммные шкафы заводится кабельная обвязка систем оперативного питания, сигнализации, релейной защиты и противоаварийной автоматики (внутренняя обвязка КЭТ производится в условиях завода изготовителя);

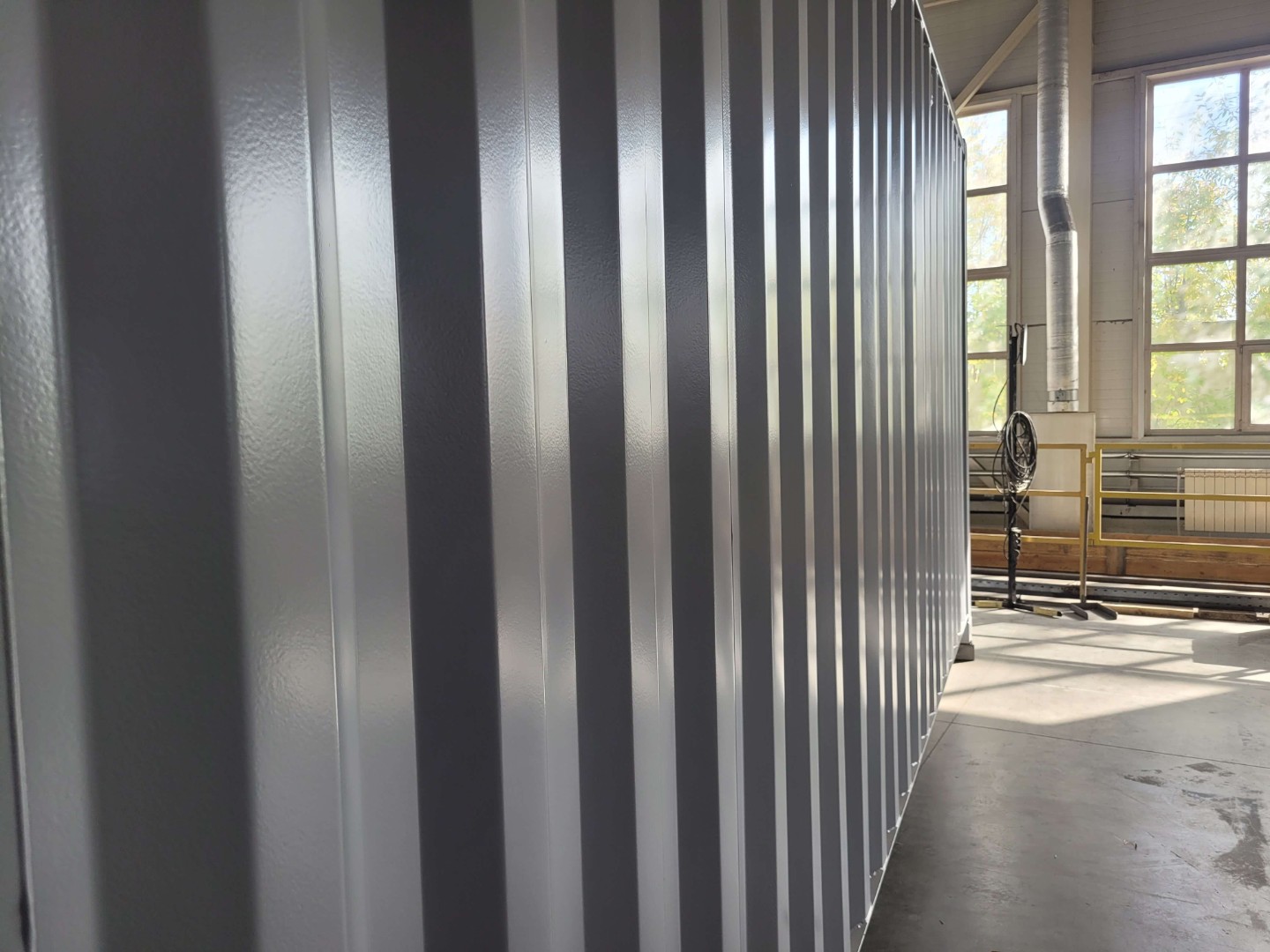

• металлические поверхности КЭТ имеют антикоррозийную обработку, что обеспечивает надежную защиту установленного оборудования от воздействия внешних климатических факторов. Окраска контейнеров производится в цвет согласно требованиям Заказчика;
• контейнеры оснащены штатными грузоподъемными и строповочными устройствами для крепления на подвижном составе.

Данные решения отличают модульный принцип построения, высокая заводская готовность оборудования, что позволяет минимизировать затраты на строительно-монтажные работы и сократить сроки ввода объекта в эксплуатацию.

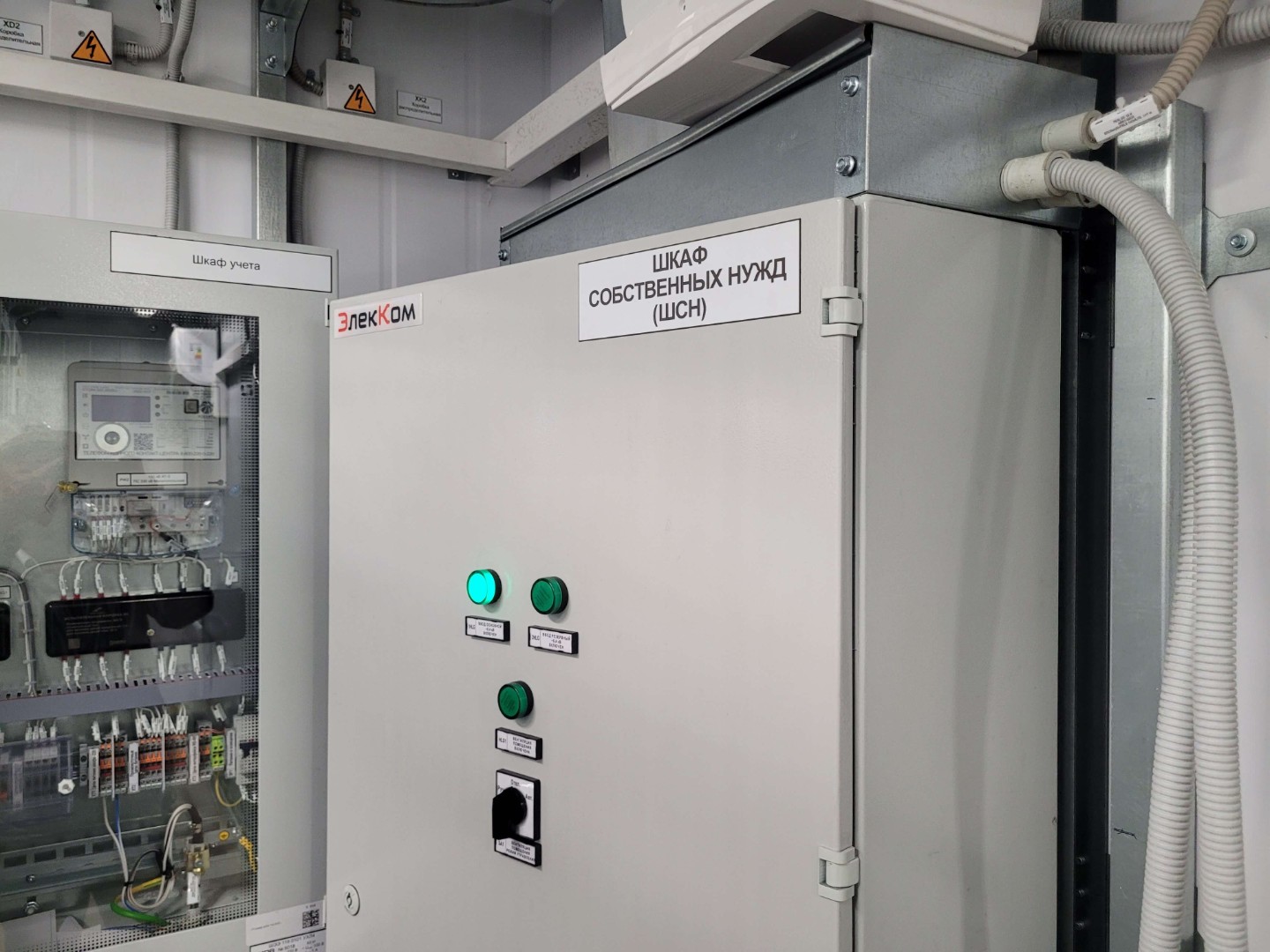

Система собственных нужд

• КЭТ ОПУ оснащаются системой безопасности и жизнеобеспечения с собственными нуждами:

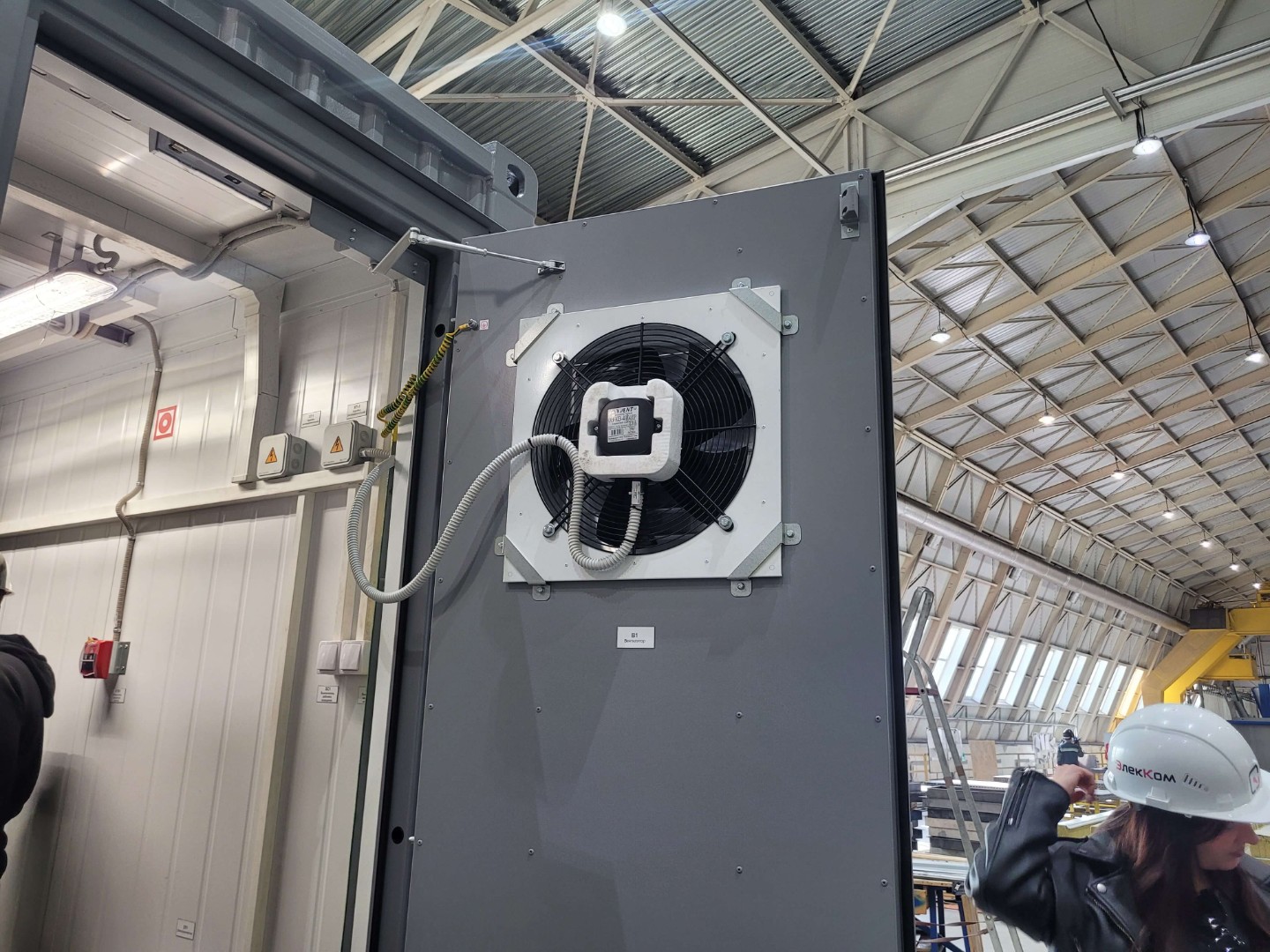

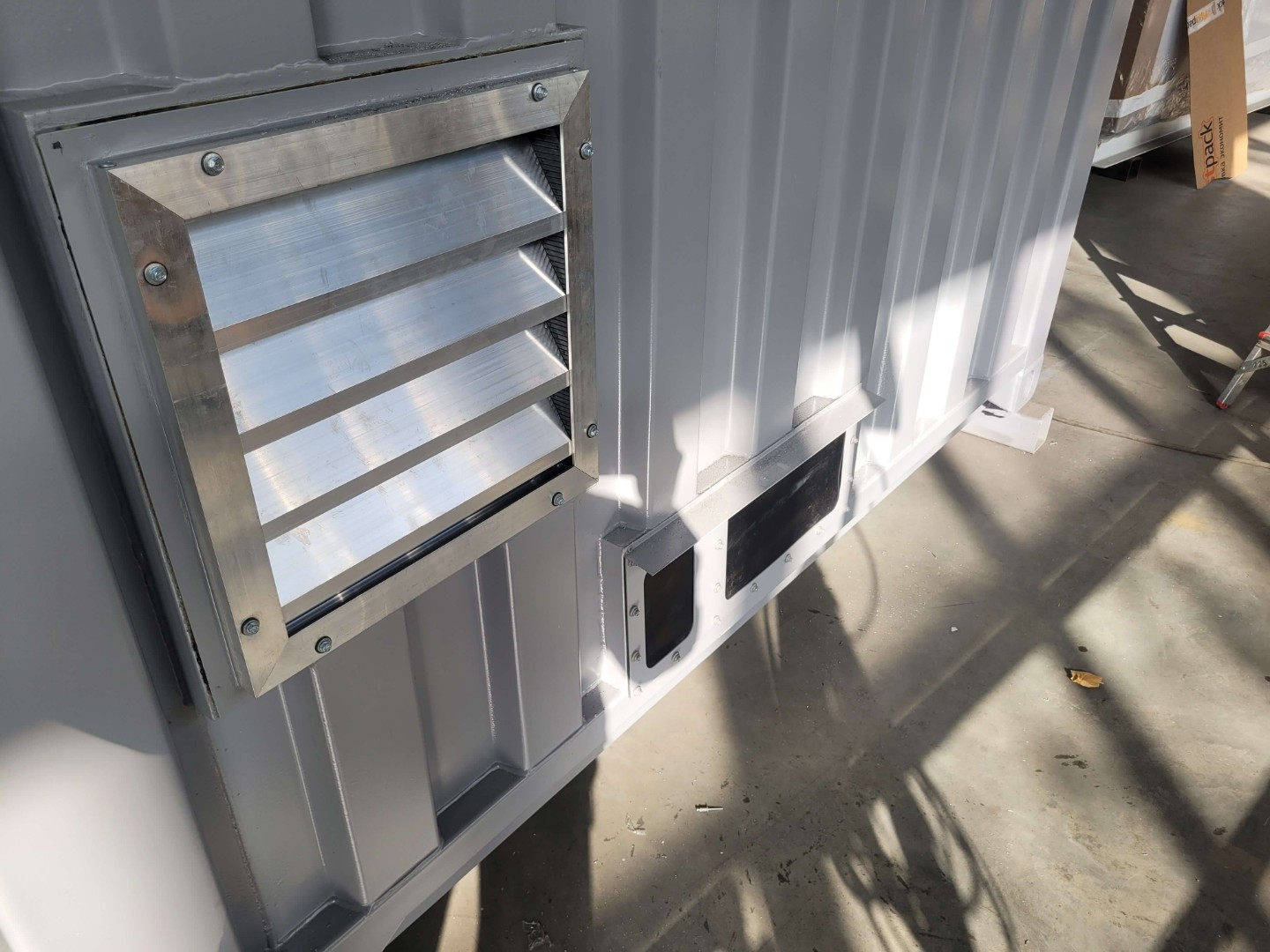

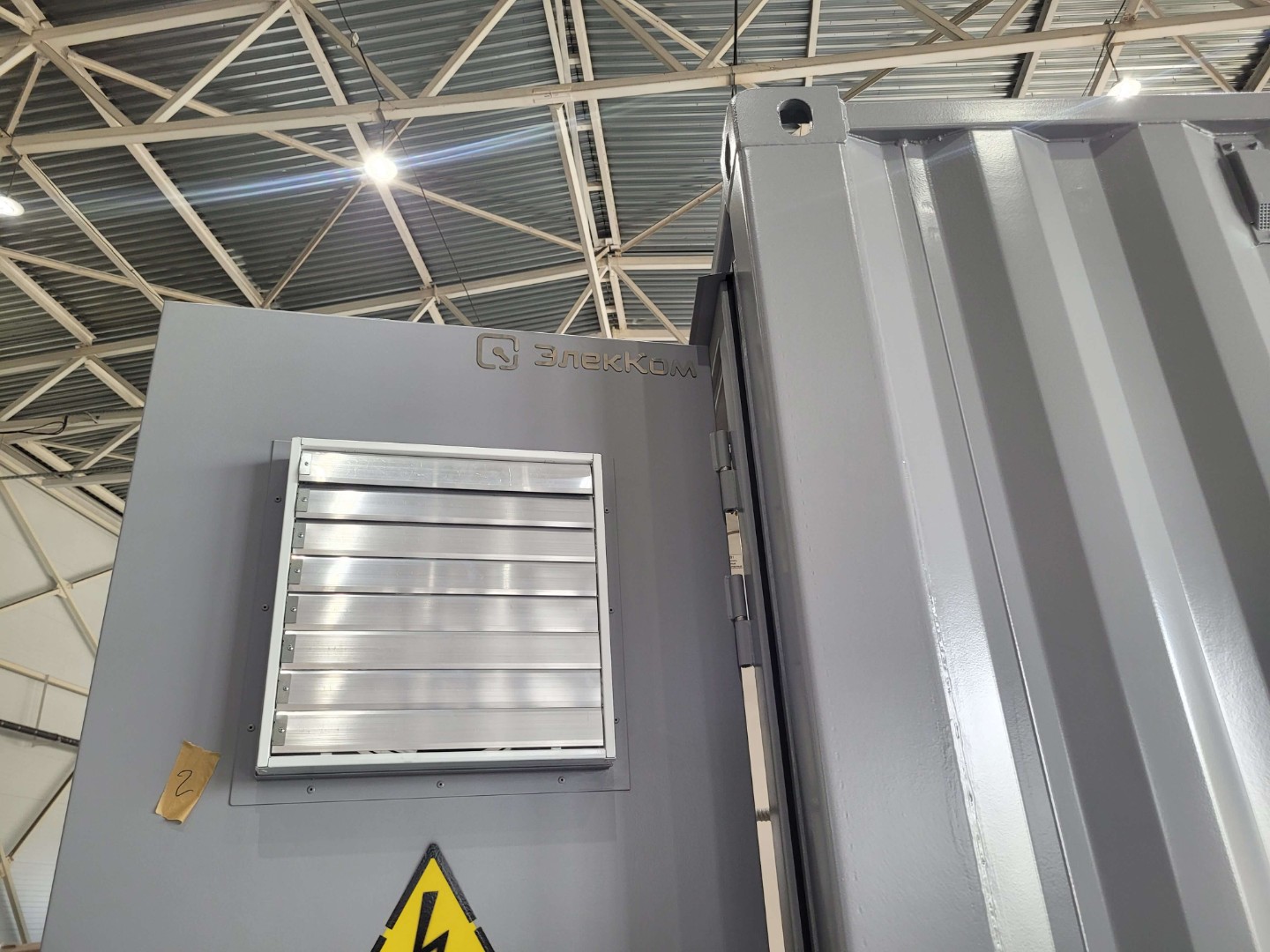

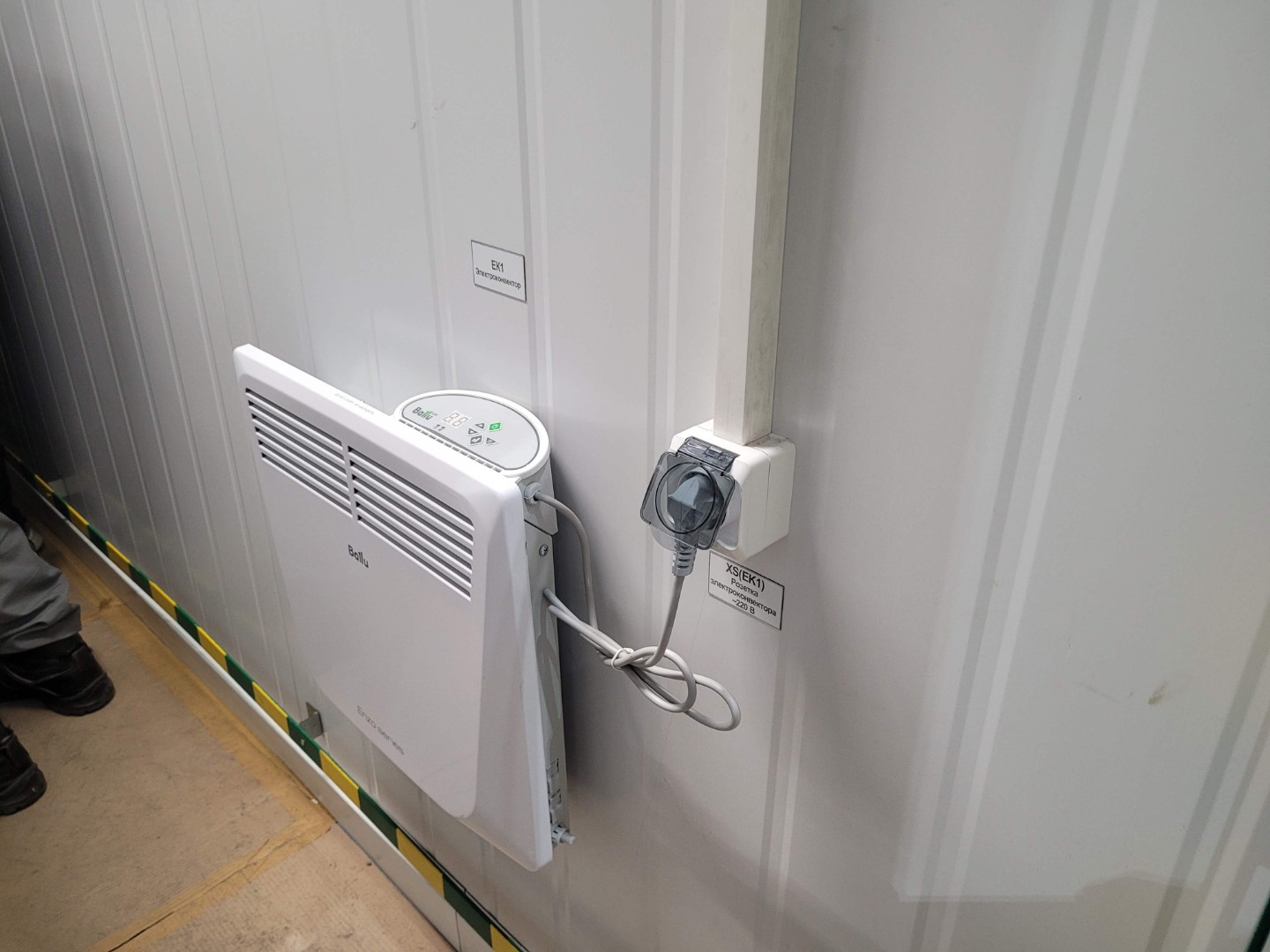

• отопление (электроконвекторы), вентиляция (принудительная вытяжная);

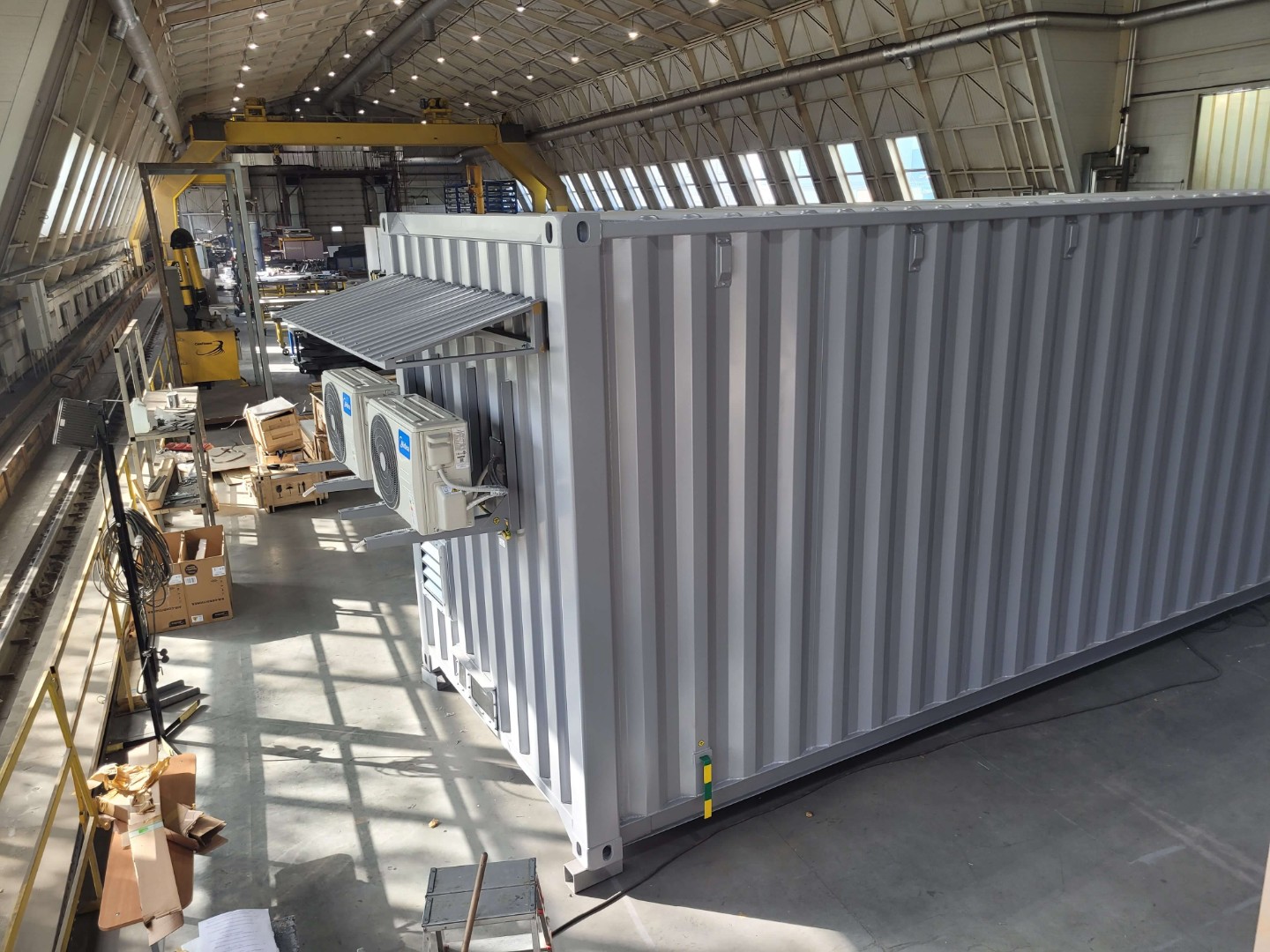

• кондиционирование, рассчитанное на ассимиляцию теплоизбытков от оборудования;

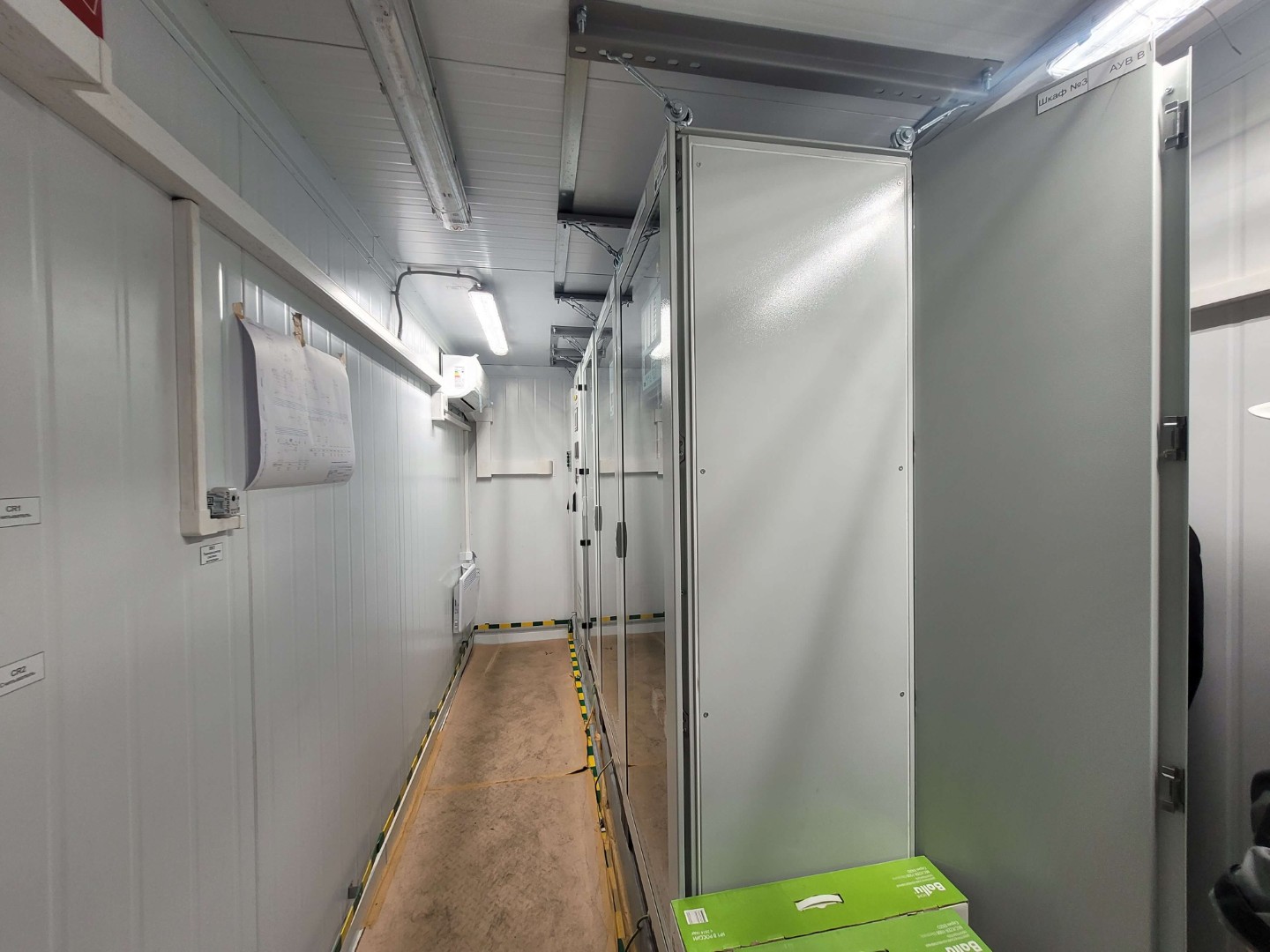

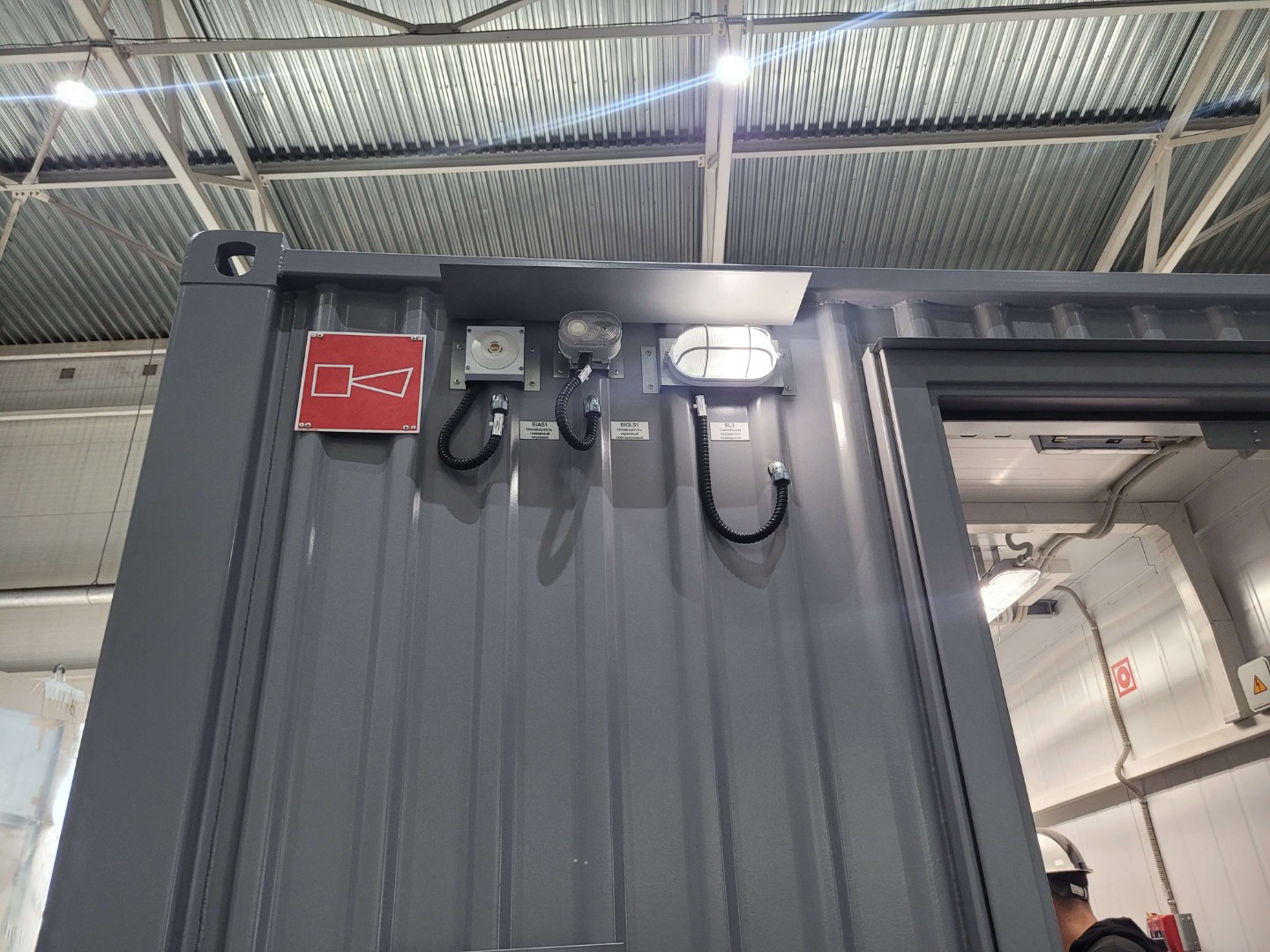

• освещение (наружное, рабочее, аварийное) с применением светодиодных светильников;
• розеточная сеть ремонтного освещения (до 42 В), розеточная сеть ~220В;
• система охранной сигнализации, система пожарной сигнализации;

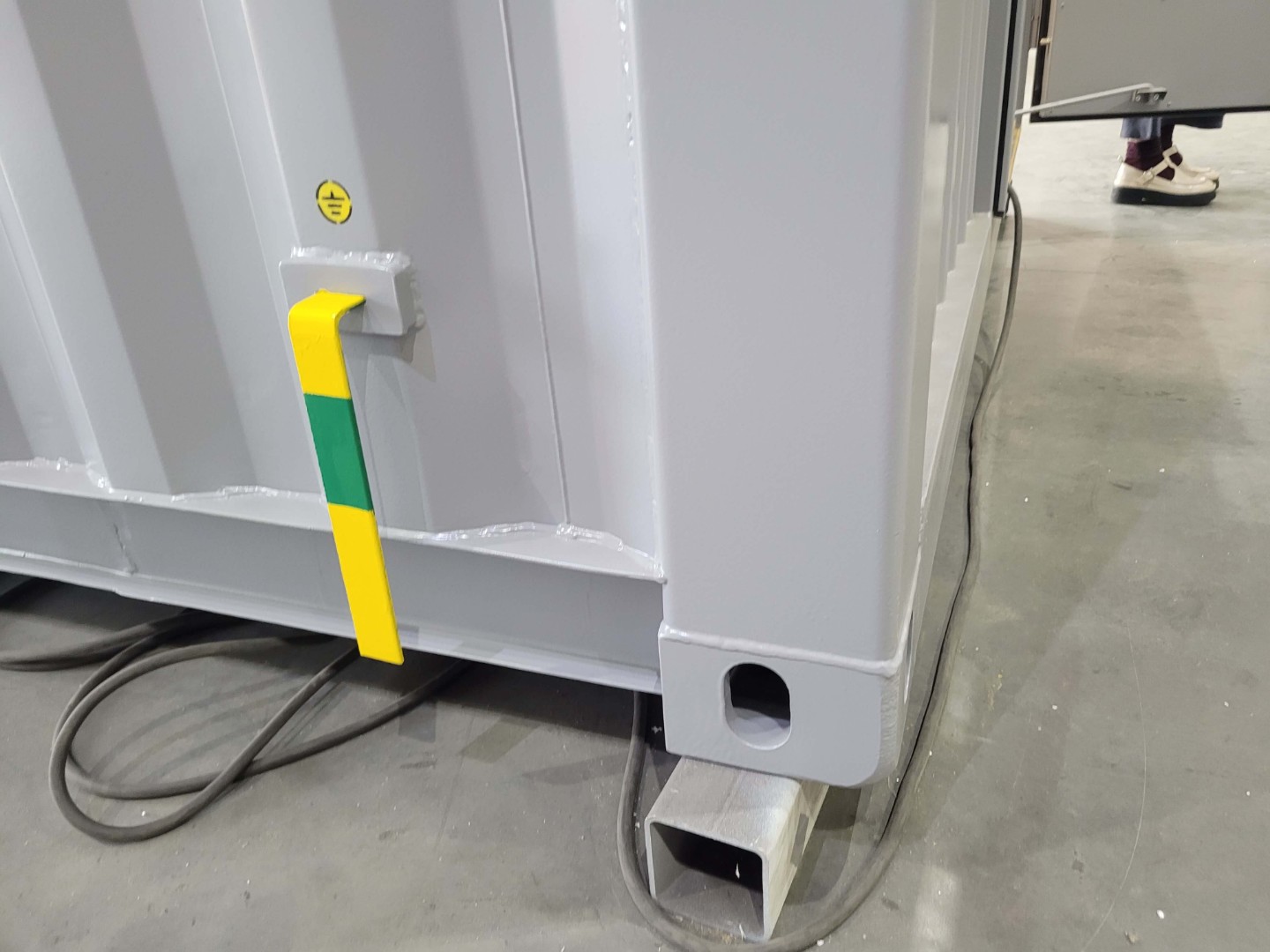

• система заземления.

Состав дополнительно устанавливаемого оборудования (видеонаблюдение, СКУД, пожаротушение и т. д.) определяется Заказчиком и проектной документацией.

Преимущества оборудования КЭТ ОПУ:

• максимальная заводская готовность;
• удобство транспортировки (стандартный габарит);
• мобильность (возможность многократного оперативного перемещения);
• оперативность ввода в эксплуатацию;
• децентрализация систем (возможность оперативной замены контейнера на поврежденном участке подстанции);
• типовые компоновочные решения для различных схем подстанций;
• перед отгрузкой оборудование подвергается комплексу приемо-сдаточных испытаний для исключения несоответствий при вводе в эксплуатацию.

Оформление заказа

Заказ на изготовление и поставку БМЗ, шкафов «ЭлекКом» оформляется в виде опросных листов, и планировочных решений, заверенных Заказчиком и согласованных с заводом-изготовителем. Совместно с опросными листами на БМЗ направляются обязательные приложения: принципиальная однолинейная схема шкафов, устанавливаемых в помещении, проектная документация, особые требования (если имеются).

Бесперебойная работа нашего оборудования гарантирована технологиями заготовительных и сборочных операций, результатами квалификационных, типовых, периодических, приемо-сдаточных испытаний. Установленный срок службы - 30 лет от даты ввода в эксплуатацию при условии своевременного выполнения регламентных работ по обслуживанию оборудования.

Таким КЭТ и решения на их основе, производимые под маркой «ЭлекКом» позволяют удовлетворить потребности Заказчика в широком спектре комплектного электротехнического оборудования для оснащения объектов генерации электроэнергии, электросетевого комплекса, промышленности и инфраструктуры в широком диапазоне климатических поясов, сейсмических зон, с учетом индивидуальных особенностей энергообъектов.

Данные решения отличают модульный принцип построения, высокая заводская готовность оборудования, что позволяет минимизировать затраты на строительно-монтажные работы и сократить сроки ввода объекта в эксплуатацию.

Более подробно с выполненными проектами и осуществленными поставками можно
ознакомиться в разделе реализованные проекты и референс лист
