Шкафы питания цепей оперативной блокировки разъединителей

Соответствует требованиям ФСК ЕЭС (распоряжение №236Р от 05.05.10)


Наши специалисты всегда проконсультируют Вас по
всем вопросам, помогут разобраться в технических характеристиках оборудования и оформить заявку


Для поставок на объекты электросетевого комплекса ЭлекКом проектирует и изготавливает шкафы питания цепей ОБР в соответствии с требованиями распоряжения №236Р от 05.05.2010, в котором предъявляются следующие требования к этим устройствам:

  • питание цепей ОБР должно производиться от источника гарантированного питания со временем автономной работы не менее 2 часов;
  • должна быть гальваническая развязка между источником гарантированного питания и цепями ОБР;
  • должен быть контроль напряжения питания и сопротивления изоляции относительно земли цепей ОБР.

ШПОБРы предназначены для распределения электроэнергии по цепям питания оперативной блокировки разъединителей (ОБР) и устройств автоматики оперативной блокировки.
Технические решения, применяемые нашей компанией при разработке и производстве шкафов питания цепей оперативной блокировки разъединителей, не просто отвечают всем современным требованиям в области электротехники, а задают высокую планку в этом сегменте. Достигается это за счет полного цикла производства на современном высокотехнологичном оборудовании с применением унифицированной элементной базы и системы менеджмента качества интегрированной во все производственные процессы.
Бесперебойная работа наших шкафов гарантирована по результатам квалификационных, типовых, периодических, приемо-сдаточных, аттестационных испытаний и бесперебойной работой на объектах наших заказчиков. Средняя наработка на отказ составляет не менее 100 000 часов, назначенный срок службы – 25 лет от даты ввода в эксплуатацию.

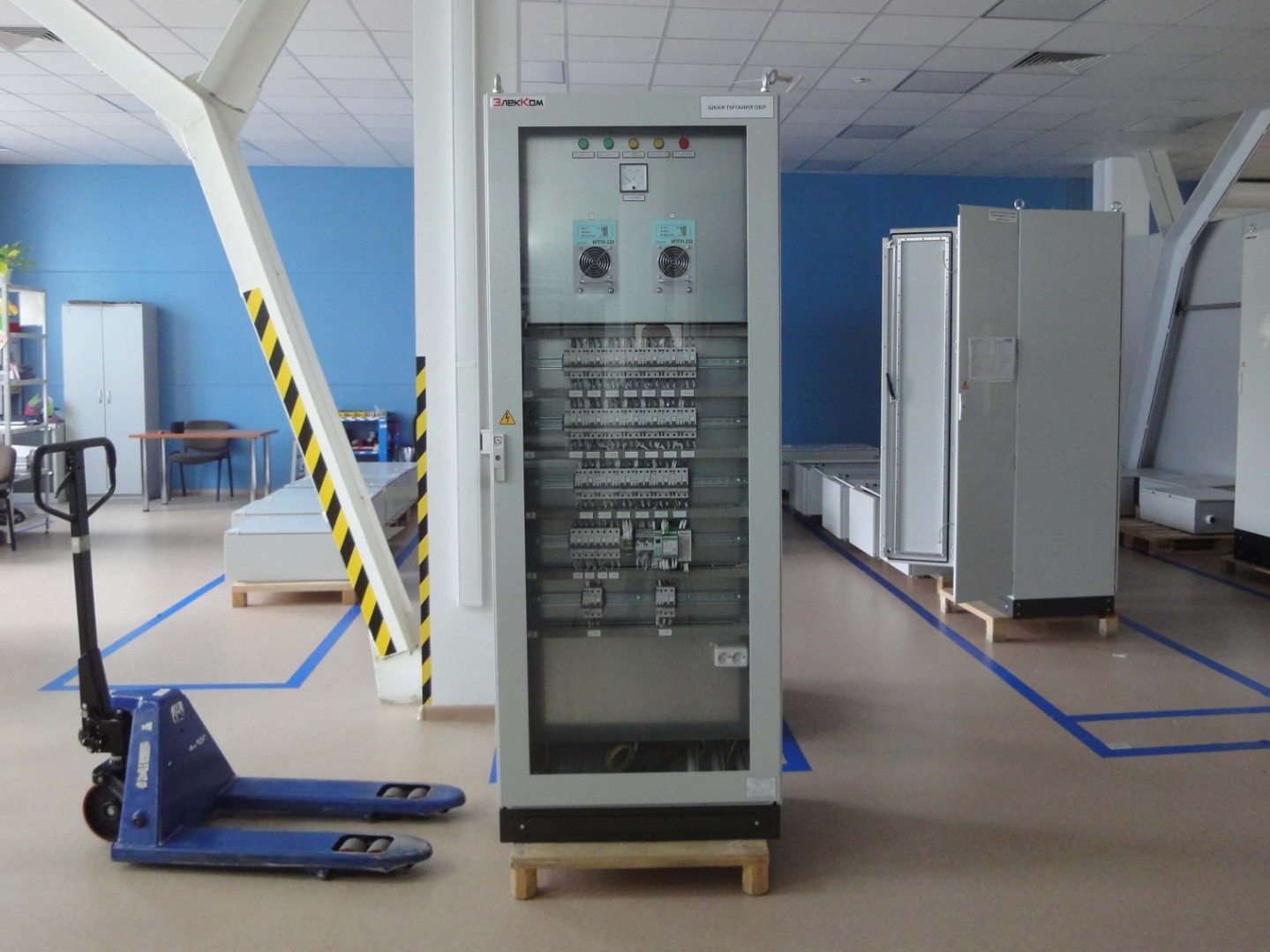

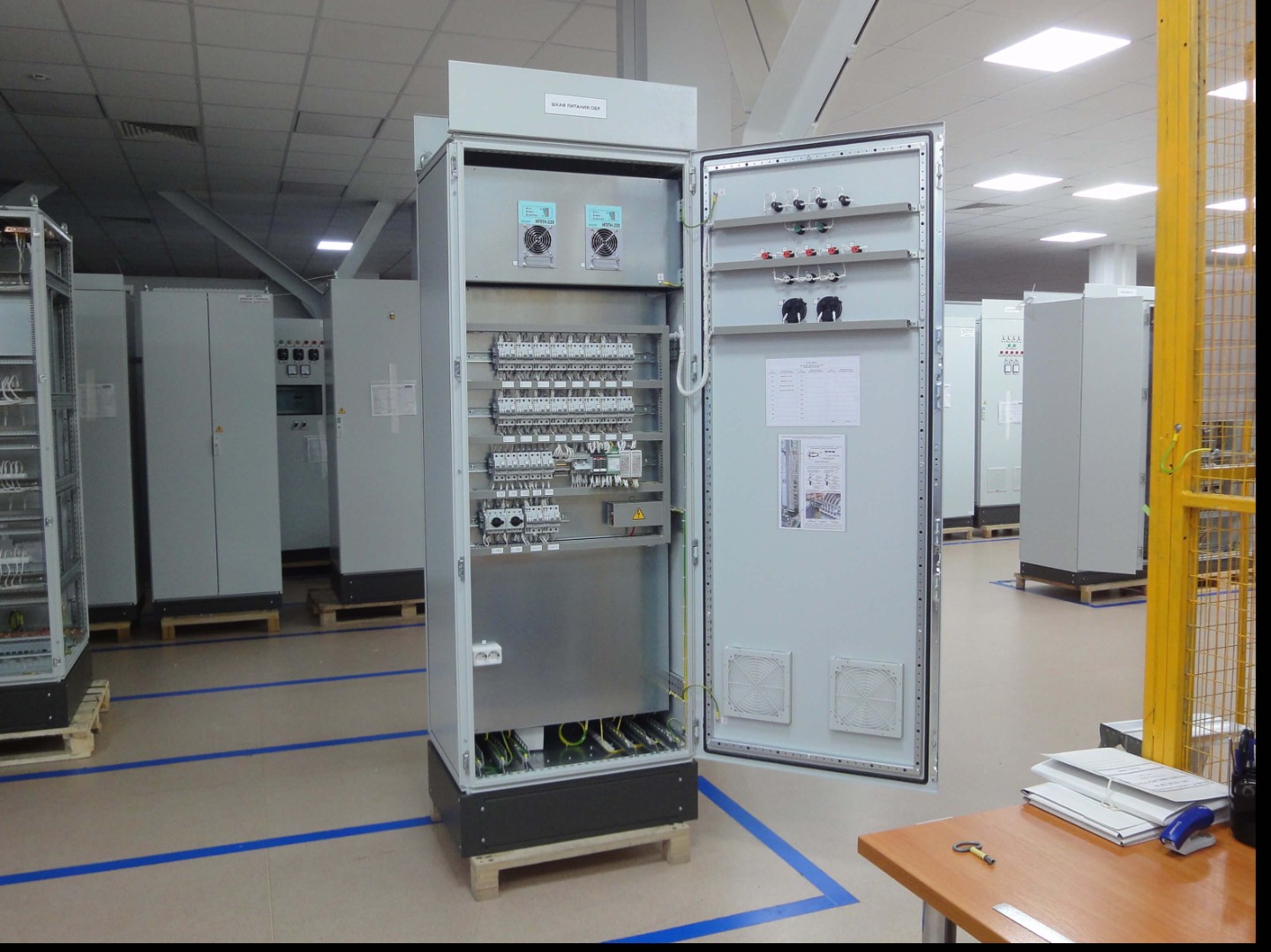

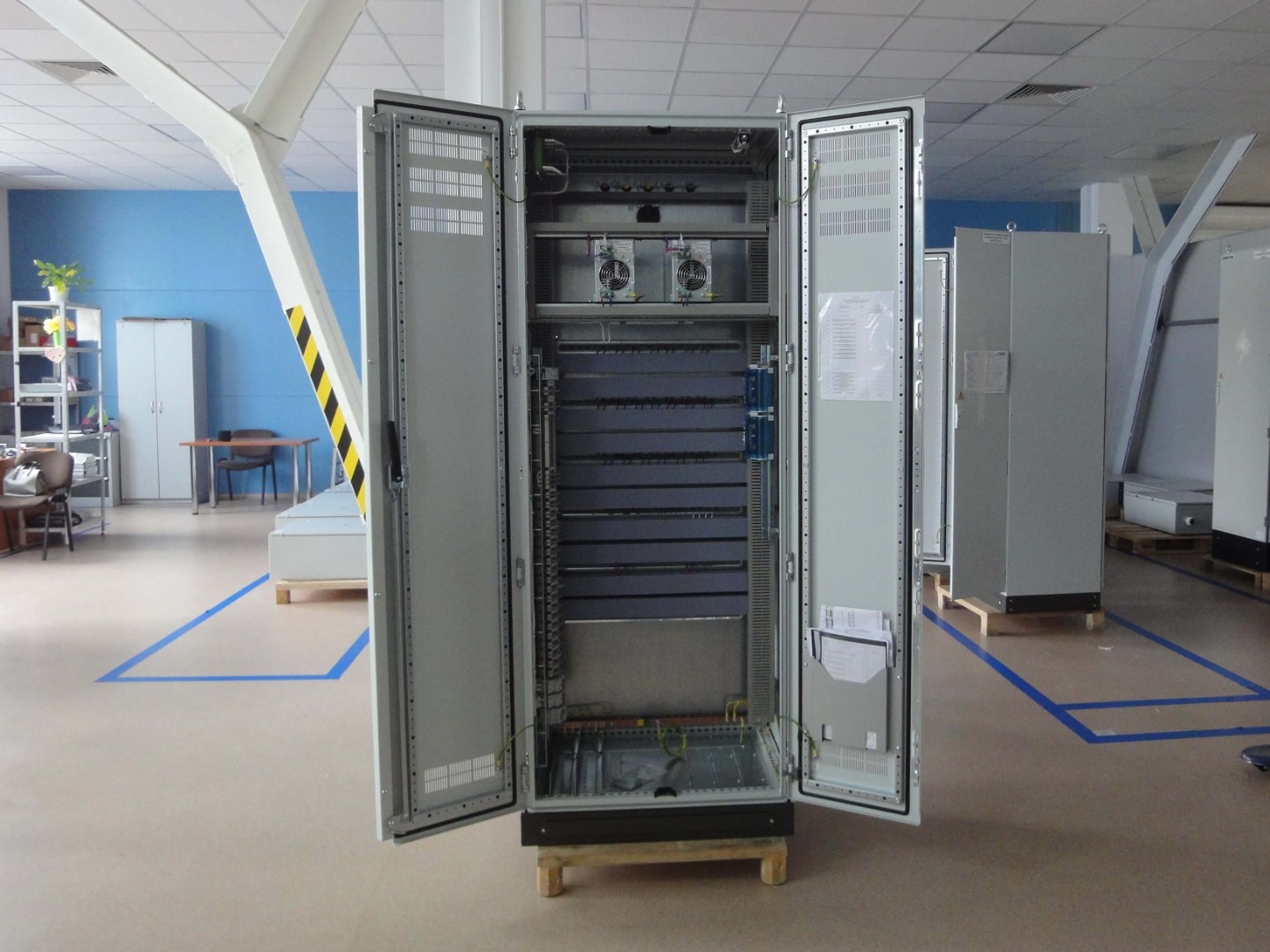

ШПОБР представляет собой низковольтное комплектное устройство шкафного исполнения, каркас, крыша и панели которого выполнены из высококачественной листовой стали толщиной не менее 1,5 мм и окрашены порошковой краской RAL7035. ШПОБР поставляется на место монтажа в виде отдельных шкафов, с установленными в них аппаратами в соответствии со схемой. Все жгуты, кабели, участвующие в организации оперативного питания, управления и мониторинга щита поставляются комплектно со шкафами. При необходимости шкафы собираются в щит, представляющий собой функционально завершенное изделие.

Более подробно с устройством шкафов можно
ознакомиться Скачать буклет СОПТ

Основные функциональные возможности:

  • Ввод от источников постоянного и переменного тока и распределение питания по цепям; оперативной блокировки с обеспечением гальванической развязки потребителей от источников (вводов);
  • Устройство контроля сопротивления изоляции;
  • Низкий уровень пульсаций напряжения питания;
  • Контроль напряжения питания цепей оперативной блокировки;
  • Передача информации в АСУ ТП.

Основные технические характеристики

Наименование параметраЗначение*
Номинальное входное напряжение =/~220В
Номинальное выходное напряжение = 220В
Максимальный выходной ток 10А
Вид обслуживания Одностороннее/Двухстороннее
Высота каркаса, мм 2000
Высота цоколя, мм 100 (200)
Ширина каркаса, мм 600 или 800
Глубина каркаса, мм 600 или 800
Исполнение выводов Кабельное снизу
Кабельное сверху**
Охлаждение Естественное
Расположение шкафов Однорядное

* по заказу ШПОБРы изготавливается с другими параметрами, отличными от приведенных.
** изготавливается по индивидуальному заказу.

Более подробно с техническими характеристиками
можно ознакомиться Скачать ТИ ШПОБР

Оформление заказа

Шкафы ШПОБР выполняются по типовым схемам и индивидуальным схемам заказчика, согласованным с производителем. Типовые однолинейные схемы шкафов ШПОБР приведены в ТИ. Для оформления задания заводу необходимы следующие документы:

  • схема электрическая однолинейная;
  • план расположения ШПОБР;
  • опросный лист.

Для расчета стоимости шкафа ШПОБР и возможности изготовления
необходимо заполнить опросный лист Скачать опросный лист ШПОБР

В случае, когда невозможно подобрать типовые шкафы или требуется установить дополнительные устройства, необходимо обращаться в ООО «ЭлекКом Логистик»

Источником гарантированного питания с возможностью автономной работы не менее 2 часов на подстанциях является система оперативного постоянного тока (СОПТ) с аккумуляторными батареями, поэтому в качестве преобразователя для шкафа питания цепей ОБР применяются DC/DC-конверторы с гальванической развязкой. Для обеспечения требования по гальванической развязке между источником гарантированного питания и цепями ОБР применяются источники питания модульного типа серии ИППН производства ООО НПП «ЭКРА».

Источники питания постоянного тока серии ИППН предназначены для питания напряжением постоянного тока устройств автоматики, управления и релейной защиты. ИП обеспечивает гальваническую развязку между цепями переменного и постоянного тока. ИП предназначены для эксплуатации при температуре окружающего воздуха от +1°С до +40°С и влажности 80% при температуре плюс 25°С. ИП предназначены для эксплуатации в...

Источники питания постоянного тока серии ИППН предназначены для питания напряжением постоянного тока устройств автоматики, управления и релейной защиты. ИП обеспечивает гальваническую развязку между цепями переменного и постоянного тока. ИП предназначены для эксплуатации при температуре окружающего воздуха от +1°С до +40°С и влажности 80% при температуре плюс 25°С. ИП предназначены для эксплуатации в шкафах питания цепей оперативной блокировки разъединителей серии ШНЭ (ШПОБР), а также в шкафах питания цепей оперативного тока (ШОТЭ).

Более подробно с техническими характеристиками источников
питания серии ИППН можно ознакомиться в разделе
Система питания и заряда АБ ЗПУ-10 и источники питания ИППН

В зависимости от конфигурации СОПТ и требований заказчика к возможности автоматического выявления присоединения с пониженным сопротивлением изоляции в ШПОБР могут быть установлены:

  • только дифференциальные датчики тока (ДДТ) на присоединениях, при наличии терминала «ЭКРА-СКИ» в составе ШОТЭ (ЩПТ);
  • терминал ЭКРА-СКИ совместно с ДДТ на присоединениях, в случае реконструкции СОПТ, не имеющей сист...

В зависимости от конфигурации СОПТ и требований заказчика к возможности автоматического выявления присоединения с пониженным сопротивлением изоляции в ШПОБР могут быть установлены:

  • только дифференциальные датчики тока (ДДТ) на присоединениях, при наличии терминала «ЭКРА-СКИ» в составе ШОТЭ (ЩПТ);
  • терминал ЭКРА-СКИ совместно с ДДТ на присоединениях, в случае реконструкции СОПТ, не имеющей системы контроля изоляции;
  • реле контроля сопротивления изоляции РКИЭ на секциях, в случае, когда количество отходящих присоединений мало, либо при возможности поочередного отключения присоединений на объекте с целью поиска сниженного сопротивления изоляции. Так же возможна комплектная поставка переносного устройства контроля изоляции ЭКРА-ПКИ (опция).

Система контроля изоляции ЭКРА-СКИ реализована на уникальной запатентованной технологии определения сопротивления изоляции и обеспечивает:

  • измерение, контроль сопротивления изоляции и автоматический поиск фидеров с пониженным сопротивлением изоляции, в сетях оперативного постоянного тока подстанций и электростанций;
  • максимально исключена возможность ложного срабатывания РЗА при работе системы (может работать с традиционной схемой контроля изоляции на основе Т-образного моста);
  • легкость увеличения количества датчиков контроля присоединений - до 255 и более;
  • связь с АСУ через интерфейс ETHERNET или RS-485
  • регистрация событий;
  • низкое входное сопротивление не более 10 кОм обеспечивает допустимый перекос напряжений полюсов сети в любом состоянии и режиме работы не более 40 В (даже при наличии поврежденного фидера с сопротивлением изоляции 20 кОм и менее).

Выдан патент на способ определения сопротивления изоляции присоединения (№ 2381513).

Более подробно с техническими характеристиками устройств контроля изоляции РКИЭ,
ЭКРА-СКИ, ЭКРА-ПКИ можно ознакомиться в соответствующих разделах каталога продукции

Защита от сверхтоков осуществляется автоматическими выключателями, работающими без выдержки времени. С точки зрения эксплуатации автоматические выключатели удобнее использовать, т.к. они обеспечивают возможность ручного отключения оперативного тока при проведении работ по техническому обслуживанию, и обладает большим коммутацион...

Защита от сверхтоков осуществляется автоматическими выключателями, работающими без выдержки времени. С точки зрения эксплуатации автоматические выключатели удобнее использовать, т.к. они обеспечивают возможность ручного отключения оперативного тока при проведении работ по техническому обслуживанию, и обладает большим коммутационным ресурсом.
Применяются автоматические выключатели, предназначенные для использования только в сетях постоянного тока таких фирм, как ETI, КЭАЗ, Schneider Electric, АВВ. Модульные автоматические выключатели имеют различные времятоковые характеристики (C, D, K, Z) с различной кратностью срабатывания. Для длинных кабельных линий с точки зрения быстродействия, чувствительности отсечки, термического воздействия токов КЗ на кабели, может быть рекомендовано применение выключателей с характеристикой Z, имеющих на постоянном токе кратность срабатывания (2-4,5). При этом включение конечного потребителя необходимо производить поочередно во избежание повышения напряжения на шинах и бросков токов, что приводит к срабатыванию автоматического выключателя потребителя. Для линий питания емкостной нагрузкой необходимо применять автоматические выключатели с большой кратностью срабатывания – К, D.

Таким образом высокая степень применения компонентов собственного производства и отечественных комплектующих в шкафах питания цепей оперативной блокировки позволяет говорить о соответствии данного оборудования программе импортозамещения в энергетике согласно политике утвержденной Министерством промышленности и торговли РФ.
ШПОБР «ЭлекКом Логистик» изначально адаптированы к применению именно в отечественной энергосистеме и учитывает все ее особенности работы, что в комплексе с эффектом импортозамещения, также повышает безопасность такой стратегической отрасли Государства как энергетика.
Шкафы питания цепей оперативной блокировки производства «ЭлекКом Логистик» показали свою высочайшую надежность и зарекомендовали себя в период эксплуатации на многих объектах России и зарубежья.

Более подробно с выполненными проектами и осуществленными поставками можно
ознакомиться в разделе реализованные проекты и референс лист
